DROMEC liefert ein komplettes elektrisches Pfahlanker-System für die DAMEN-Werft in Gorinchem
DROMEC liefert ein komplettes elektrisches Pfahlanker-System für die DAMEN Werft in Gorinchem.
Gemeinsam mit Damen wurde ein System entwickelt, das die Sicherheit der Anwender an Bord besonders berücksichtigt.

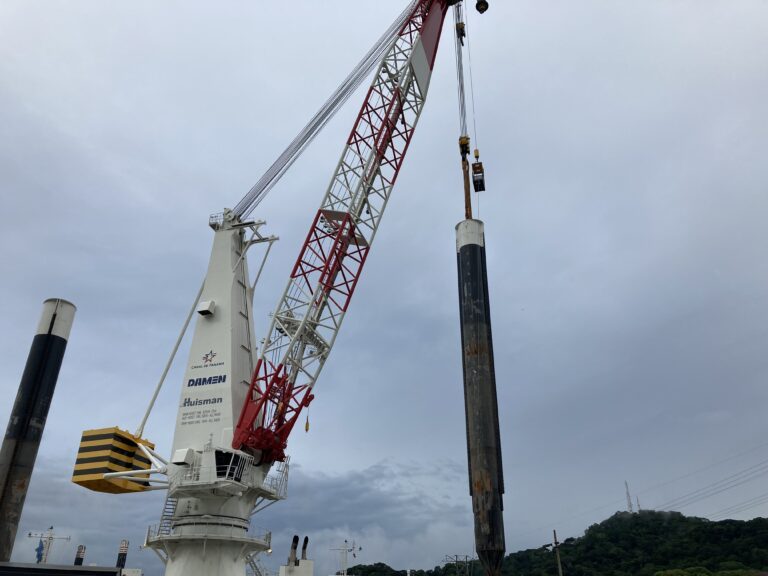

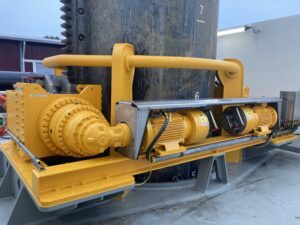

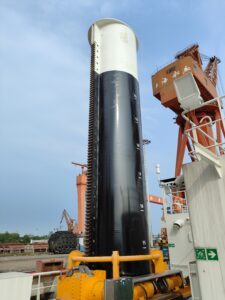

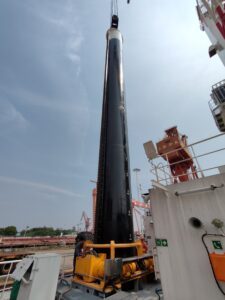

Um zwei Pfahlanker mit einem Gewicht von jeweils ca. 85 Tonnen und einer Länge von 30 Metern sicher zu handhaben und deren freie Positionsveränderung auf dem Lastkahn zu ermöglichen, entwickelte Dromec in Zusammenarbeit mit Damen ein benutzerfreundliches System. Jeder Pfahlanker kann mit einer Kraft von 160 Tonnen in den Meeresboden gerammt werden, um den Kran-Kahn sicher zu verankern und in Position zu halten. Dies gewährleistet den sicheren Betrieb des darauf montierten 625-Tonnen-Krans. Das System arbeitet nach dem Prinzip eines Zahnstangenantriebs.
Plug and Play System
Die vier Pfahlanker-Stationen sind mit einem zentralen Steuerungssystem verbunden, das alle Stationen überwacht und steuert. Jede Station ist mit einer Bedienkonsole ausgestattet, sodass der Pfahlanker lokal bedient und gesteuert werden kann und der Bediener die Montage und Demontage des Pfahls direkt im Blick hat.
Software

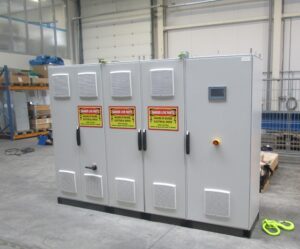

Die zentrale Steuerung erfolgt über eine intern entwickelte Software, die alle Sicherheitsfunktionen überwacht.
Systemspezifikation pro Station:
- Geschwindigkeiten 2 und 4 m/min
- Nennlast 80 mT
- Spitzenlast 160 mT
- Schutzklasse IP67
- 2 mechanische Blockiereinrichtungen
- 2 elektromagnetische Haltebremsen
- Sensoren für Pfahlankerstatus und -position
- Absolutwertgeber zur Positionsüberwachung
- Siemens 7-Zoll-Komfortbedienfeld für Alarm- und Systemstatusanzeige
- Modbus-Kommunikation mit 625-mT-Kran
- 4 lokale Edelstahl-Steuerschränke mit folgenden Funktionen:
- Not-Aus
- Grüne LED „System bereit“
- Rote LED „Alarm“
- Druckknopf „Pfahlanker hoch“
- Druckknopf „Pfahlanker herunter“
Suchen Sie ein Pfahlanker-System? Funktioniert es nach dem gleichen Prinzip wie oben dargestellt? Benötigen Sie schwerere oder leichtere Pfahlanker? Bevorzugen Sie Pfahlanker-Winden?
Dann kontaktieren Sie uns. Basierend auf Ihren Anforderungen entwickeln wir schnell ein Konzept, das wir anschließend gemeinsam mit Ihnen optimieren.
